ГРПШ-FRG-2MB-2У1-СГ

2026-09-22

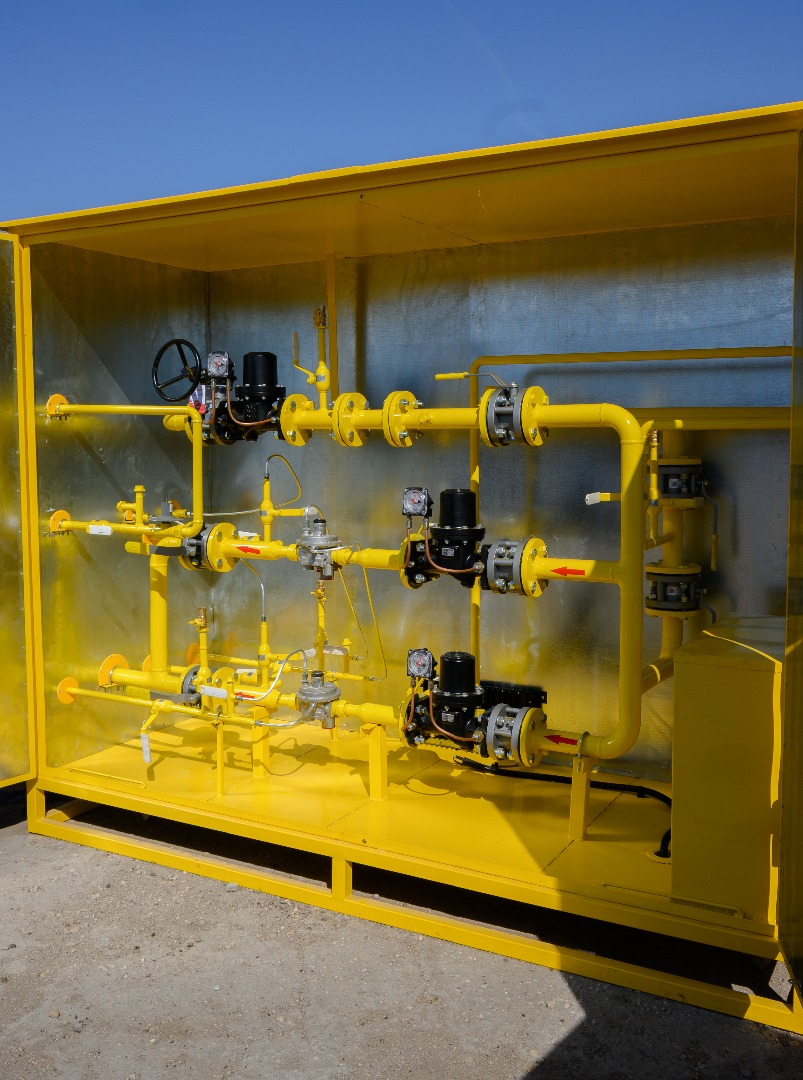

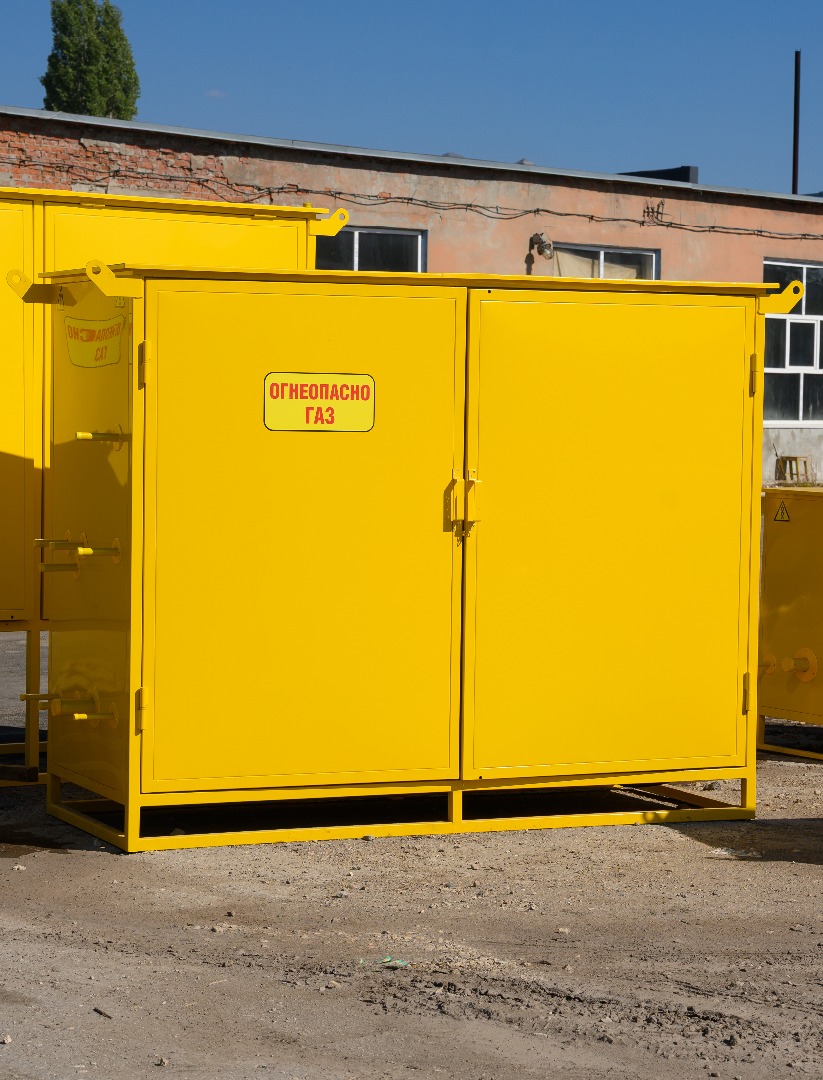

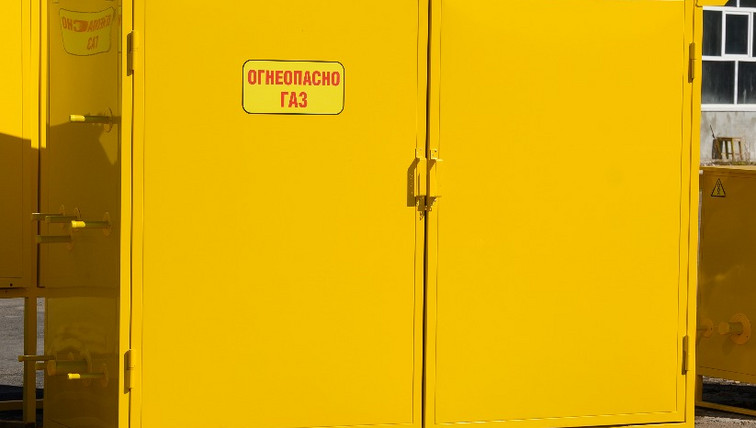

Завершено изготовление шкафного газорегуляторного пункта ГРПШ-FRG-2MB-2У1-СГ — оборудования с двумя линиями редуцирования, узлом коммерческого учёта расхода газа и системой телеметрии. Пункт построен на базе итальянских регуляторов MADAS и укомплектован взрывозащищёнными обогревателями для круглогичной эксплуатации.

Технические характеристики:

Схема редуцирования

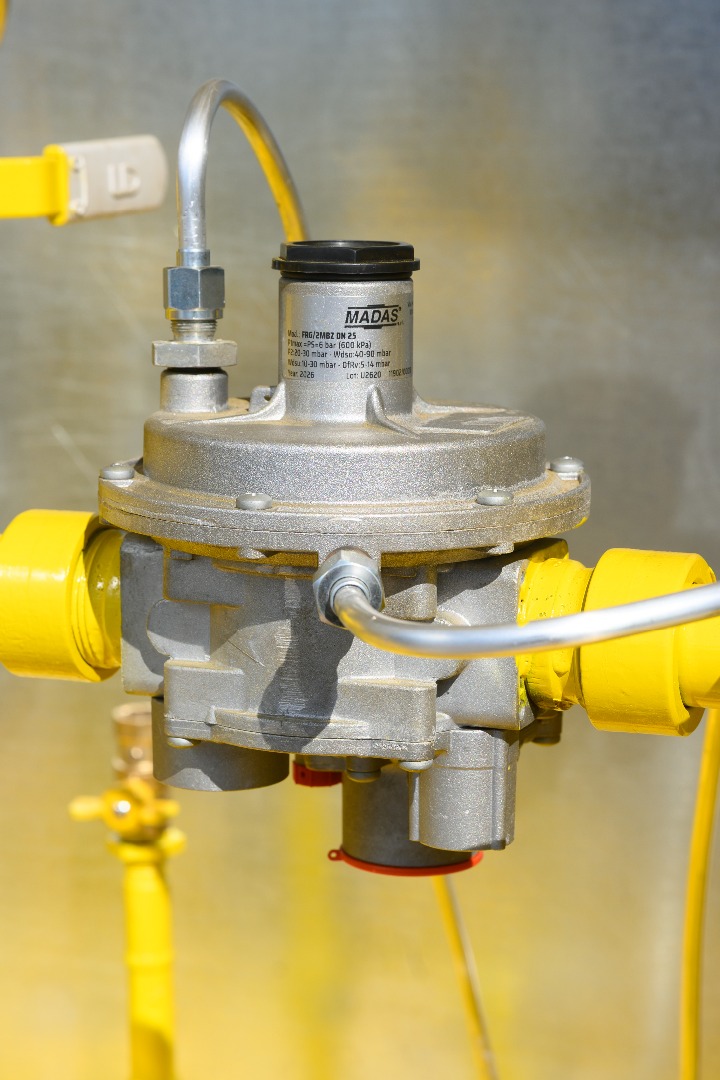

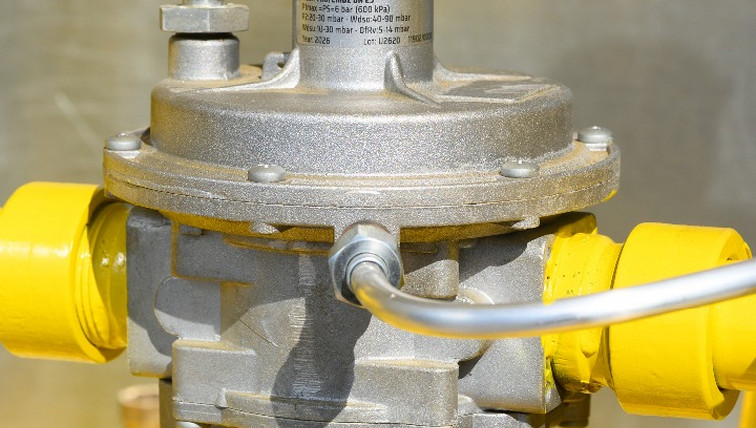

 • Две линии редуцирования (основная и резервная) на базе регуляторов MADAS FRG/2MB «Стандарт» DN25 с настройкой выходного давления 2,0–3,0 кПа, исполнения FBO4Z1 10 — 2 шт.;
 • Клапан предохранительный сбросной КПС-20Н — 1 шт.

Запорная арматура
 • Шаровые краны LD КШ.Р.Ф. 050.016.П/П.02 (фланцевые, с ручным управлением) — 7 шт.;
 • Шаровые краны LD КШ.Р.Ф. 050.016.П/П.02 с механическим приводом — 1 шт.;
 • Шаровые краны КШ-20 под приварку — 6 шт.;
 • Шаровые краны КШ-15 под приварку — 6 шт.;
 • Краны под манометр — 4 шт.

Фильтрация газа

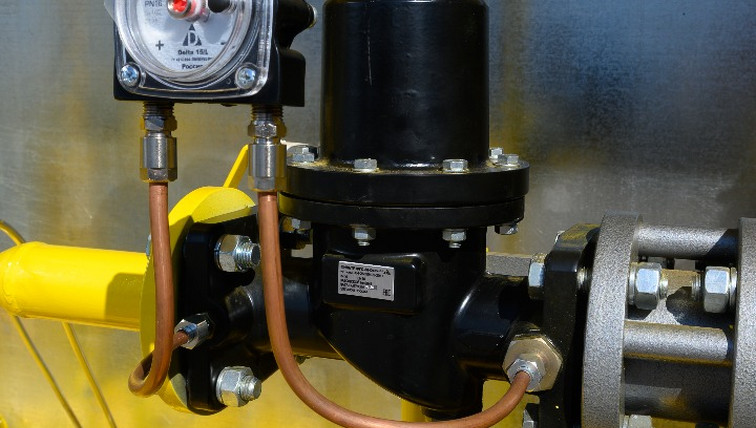

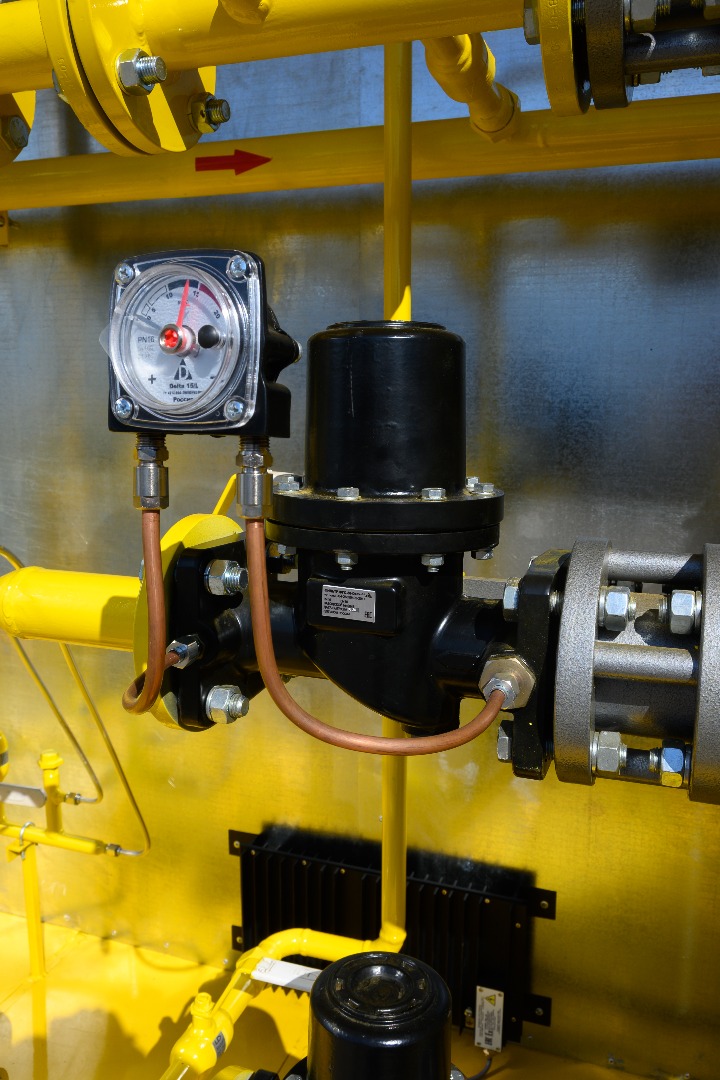

 • Фильтры газовые ФГС-50-Delta с индикаторами перепада давления ИПД — 3 шт. ИПД позволяет визуально контролировать степень загрязнения фильтрующего элемента без демонтажа.

Контрольно-измерительные приборы
 • Входные манометры ТМ-510Р.00 (0–1,0 МПа) — 2 шт.;
 • Выходные напоромеры (0–6 кПа) — 2 шт.;
 • Термометр контрольный биметаллический — 1 шт.

Учёт расхода газа
 • Технологическая вставка («катушка») под установку комплекса измерительного СГ-ЭК-Р-0,75-25/1,6 с передаточным числом 1:30 — 1 шт. Комплекс предназначен для коммерческого учёта объёма природного газа, приведённого к стандартным условиям.

Обогрев и телеметрия
 • Взрывозащищённый электрический обогреватель технологического отсека ОША-Р — 1 шт.;
 • Взрывозащищённый электрический обогреватель отсека телеметрии ОША-Р — 1 шт.;
 • Комплект телеметрии АКТЕЛ-1 — 1 комплект. Обеспечивает удалённый мониторинг параметров работы ГРПШ.

Конструктивные особенности

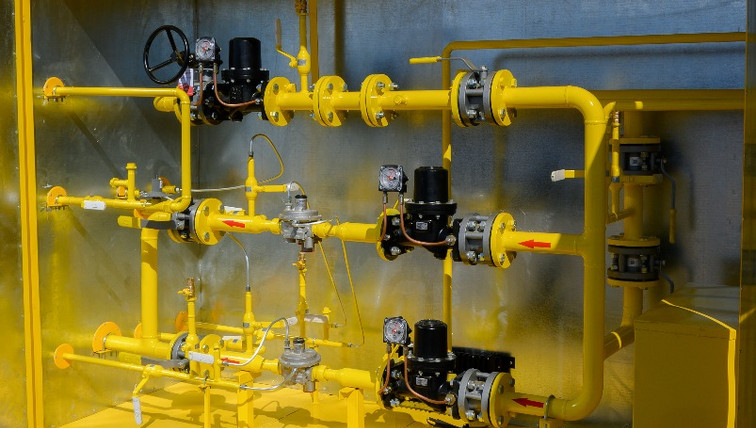

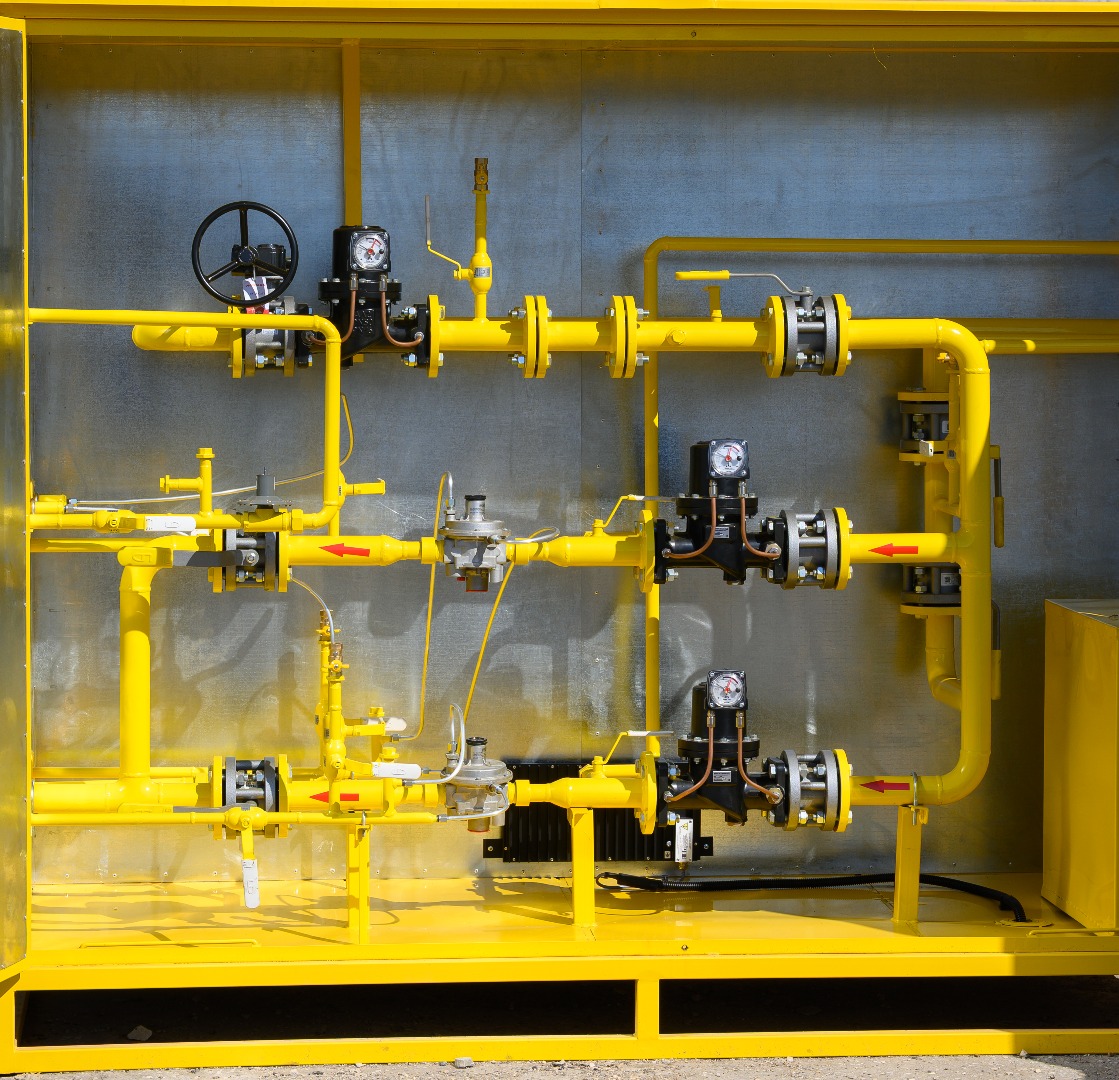

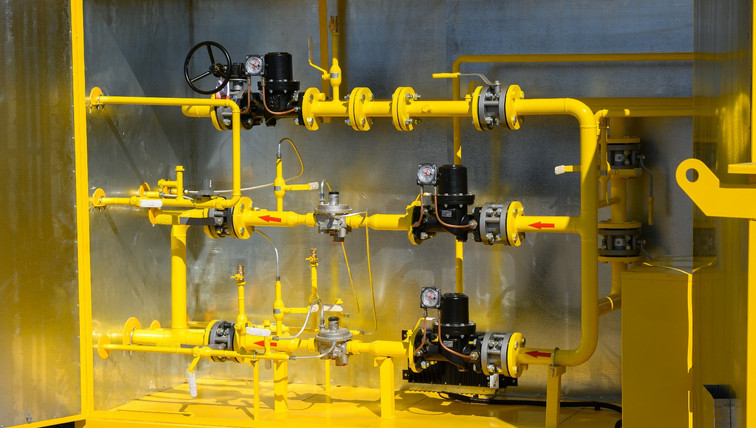

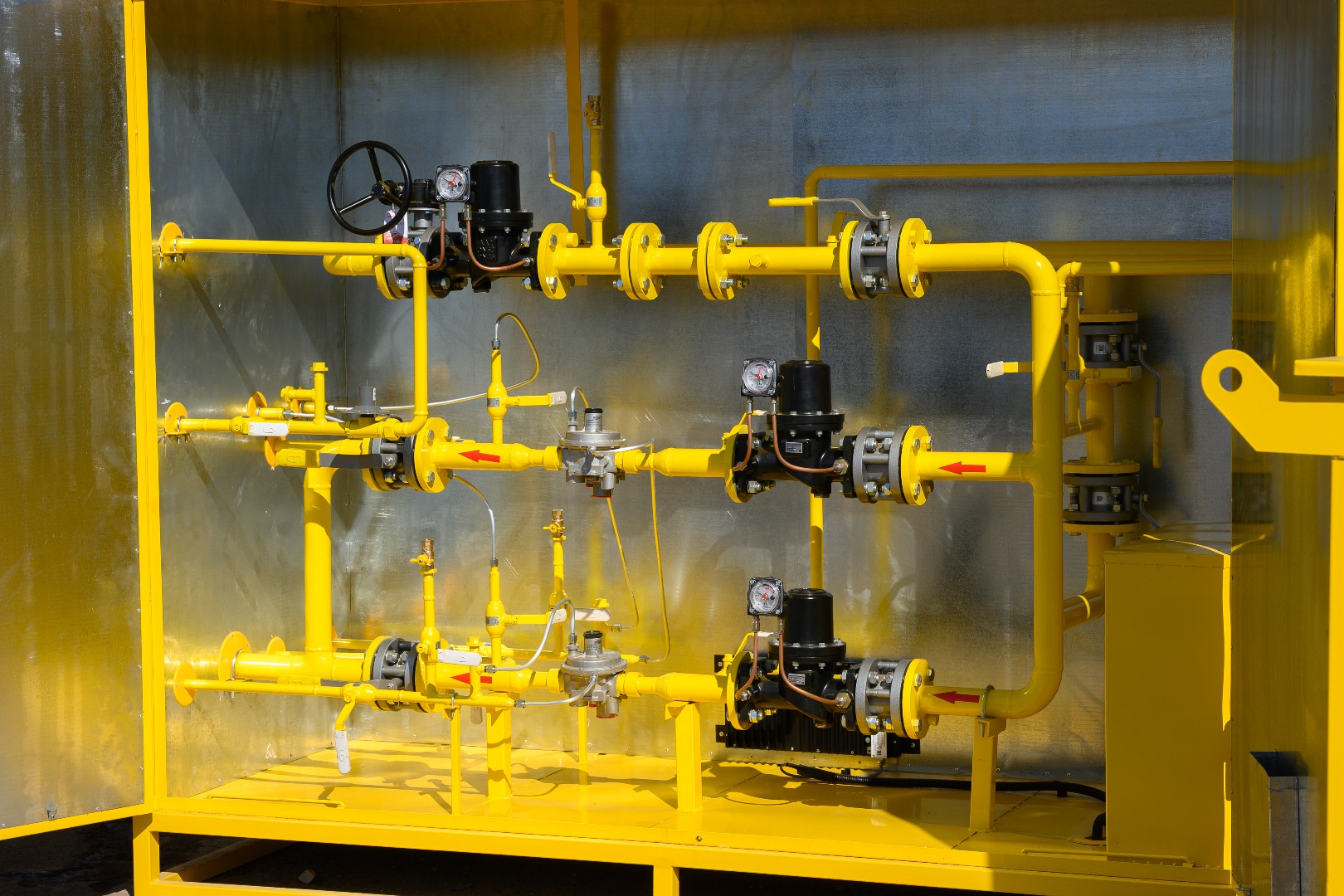

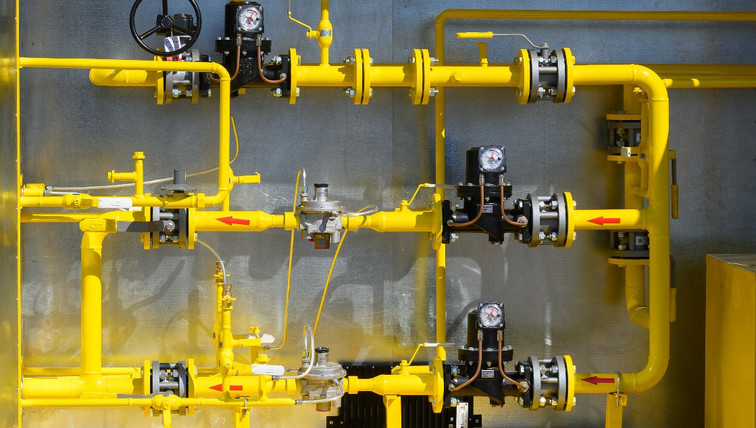

Пункт выполнен в двухлинейной схеме с резервированием — при выходе из строя или обслуживании основной линии переключение на резервную обеспечивает непрерывную подачу газа потребителю. Наличие узла учёта (СГ-ЭК-Р) с катушкой под измерительный комплекс расширяет функционал пункта: помимо редуцирования, ГРПШ обеспечивает коммерческий замер расхода газа.

Применение двух взрывозащищённых обогревателей ОША-Р — в технологическом отсеке и в отсеке телеметрии — гарантирует работоспособность автоматики и КИП при отрицательных температурах. Биметаллический термометр позволяет контролировать температуру внутри шкафа визуально.

Шаровые краны LD с механическим приводом на входной линии обеспечивают возможность автоматического отключения подачи газа по сигналу системы телеметрии АКТЕЛ-1, что повышает безопасность эксплуатации объекта без необходимости ручного вмешательства персонала.

Оборудование соответствует требованиям нормативных документов и готово к отгрузке на объект.
