ГРПШ-50/400М-24-223-ИРВИС

2026-10-14

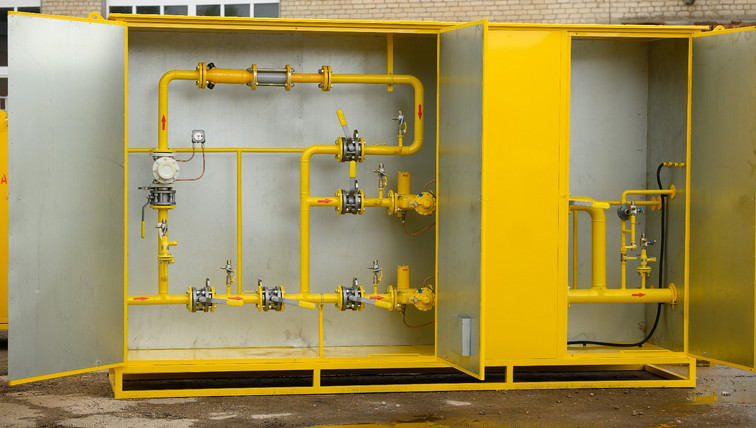

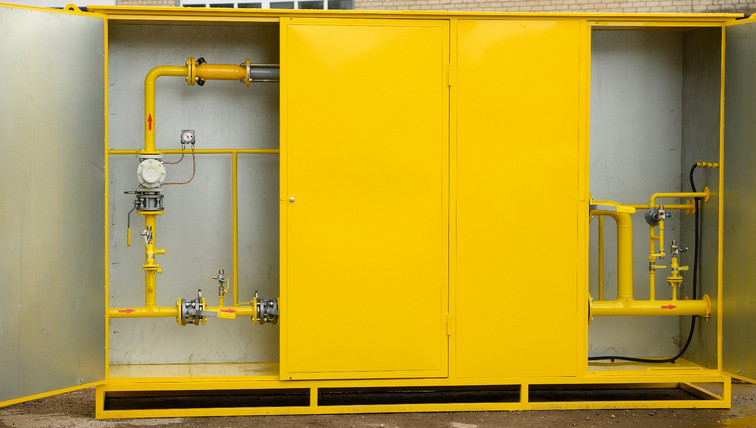

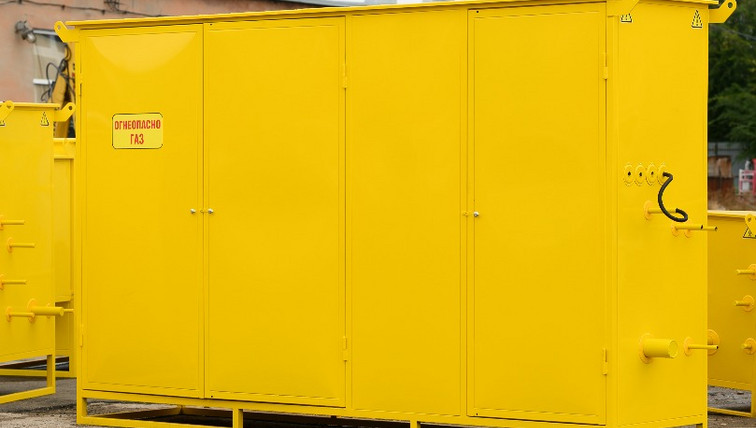

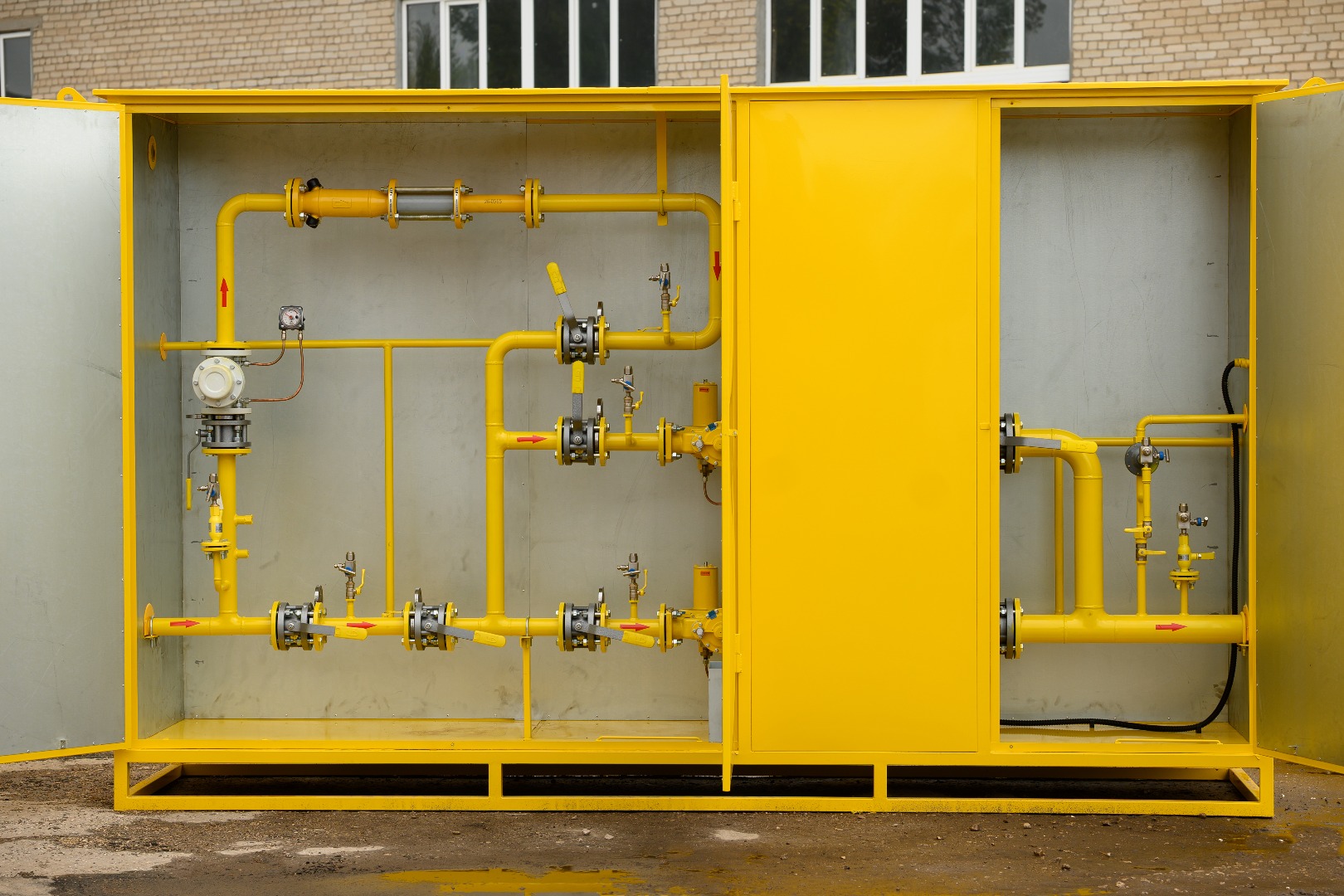

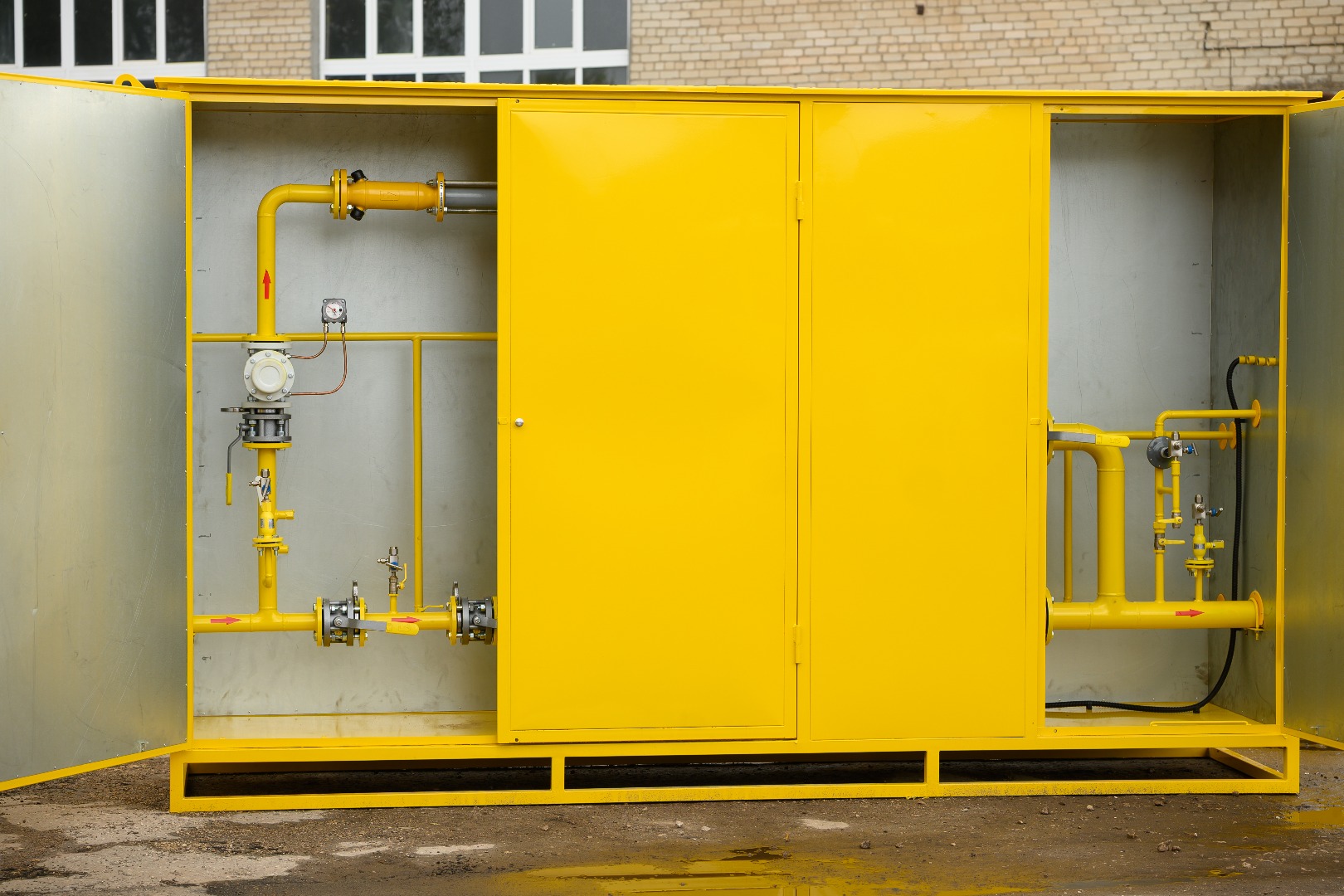

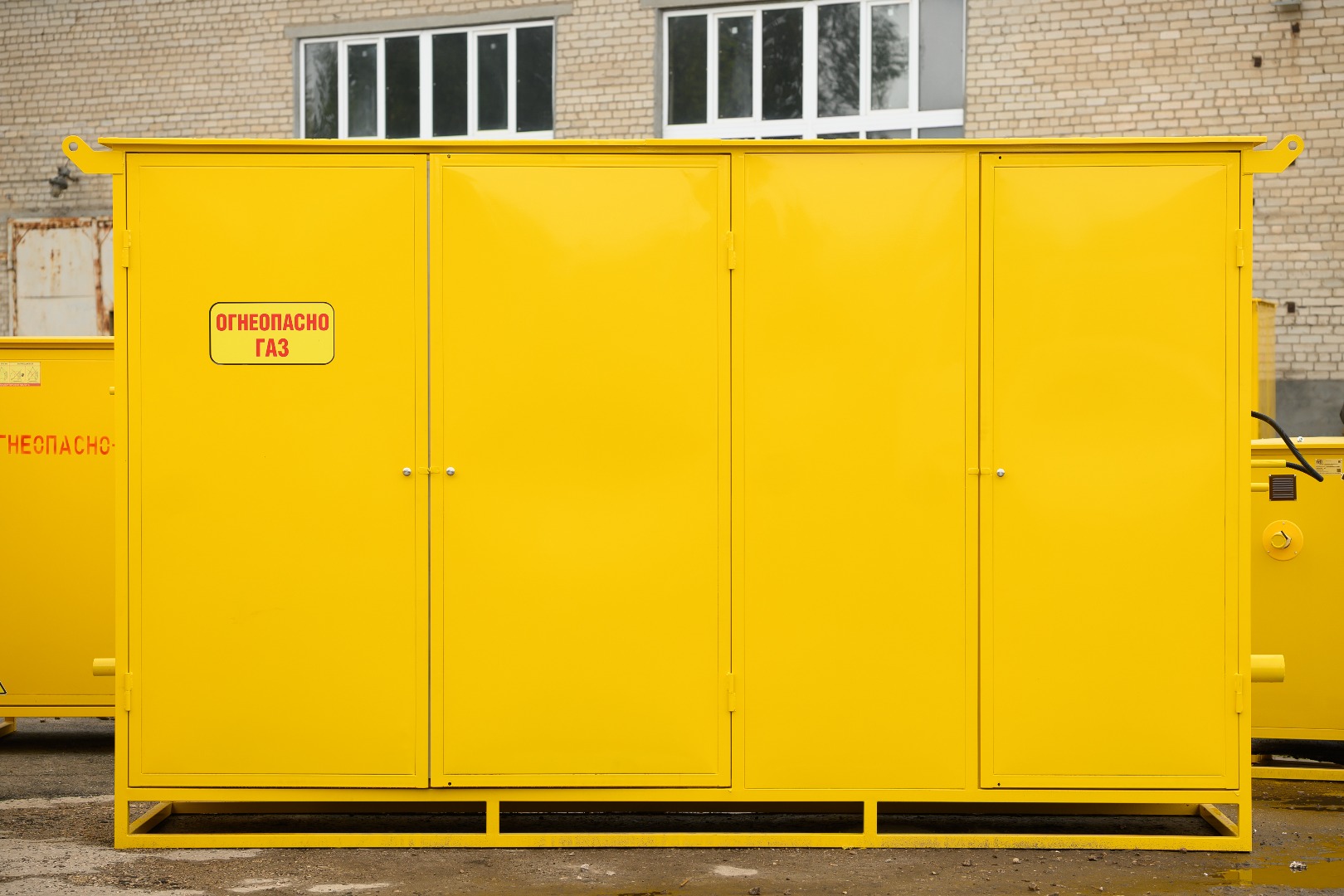

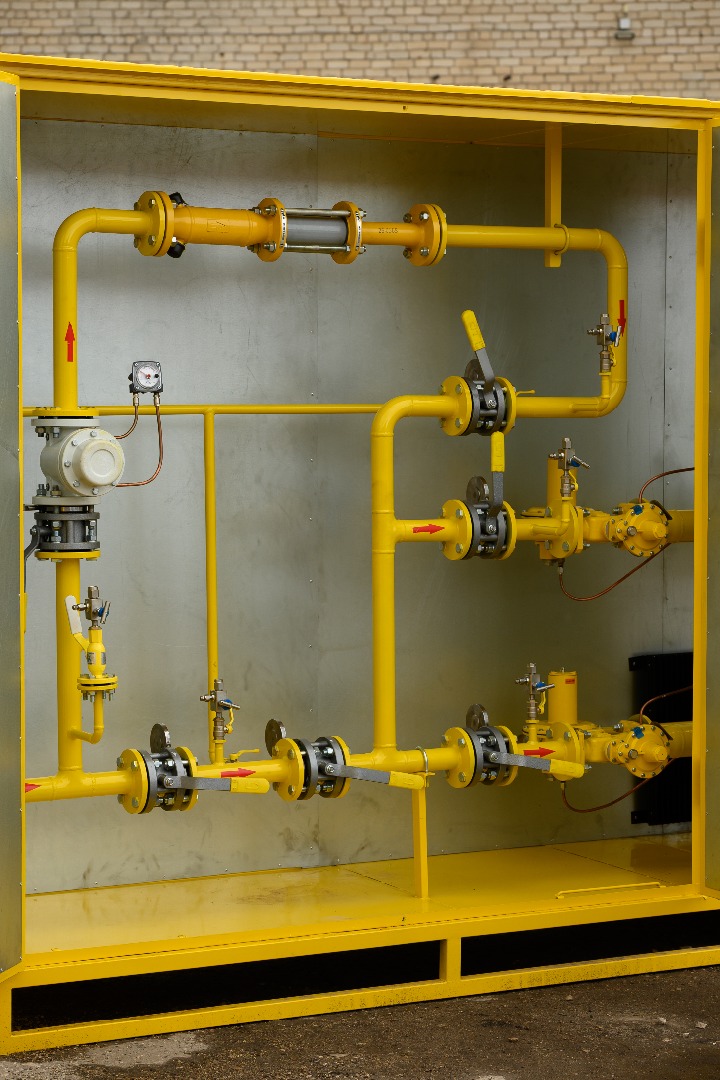

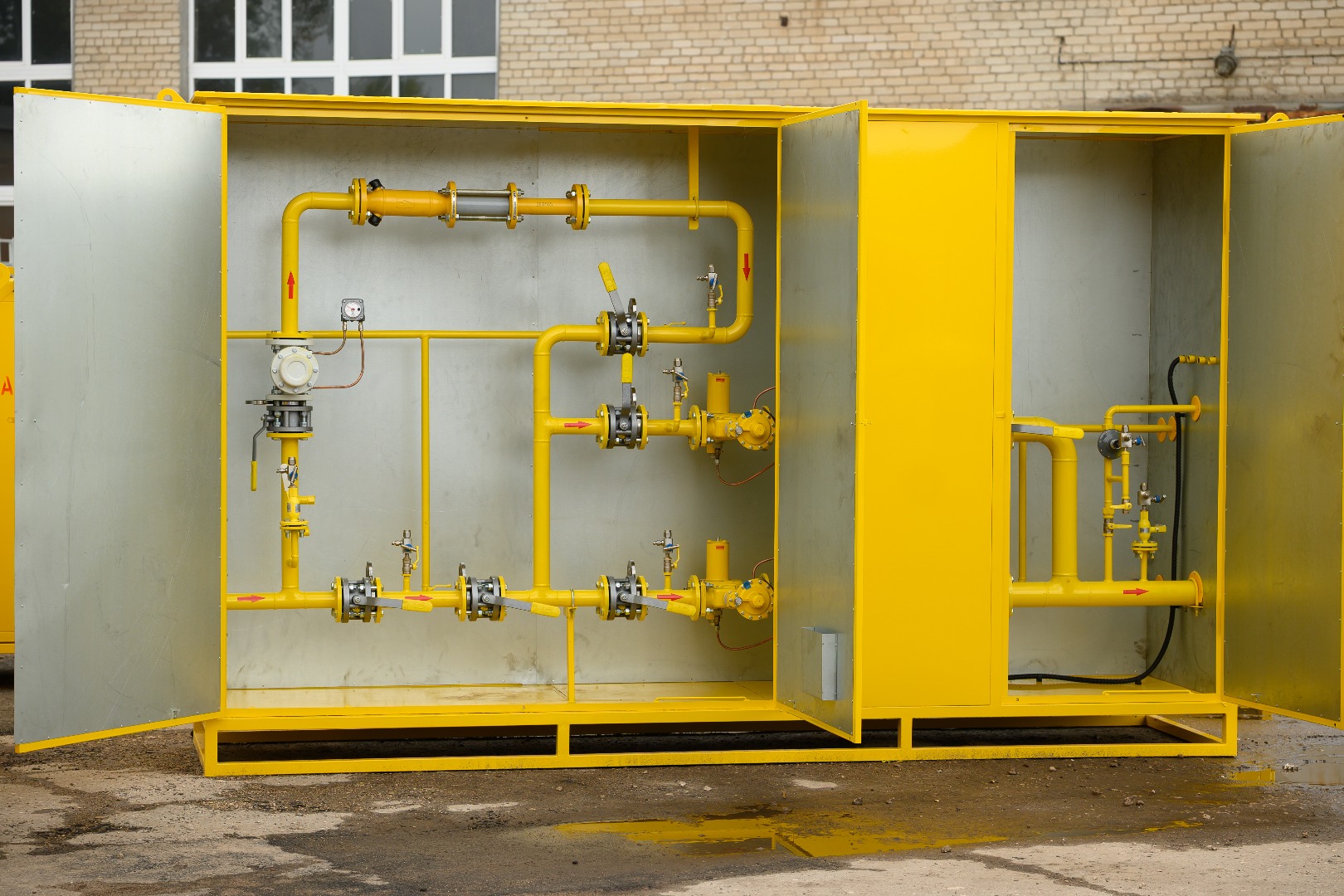

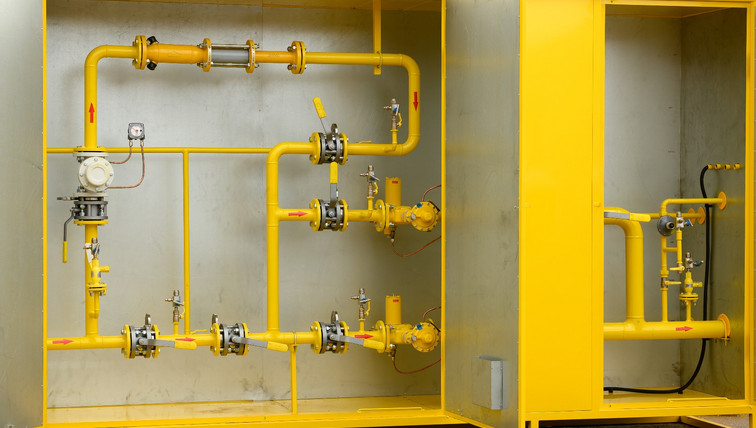

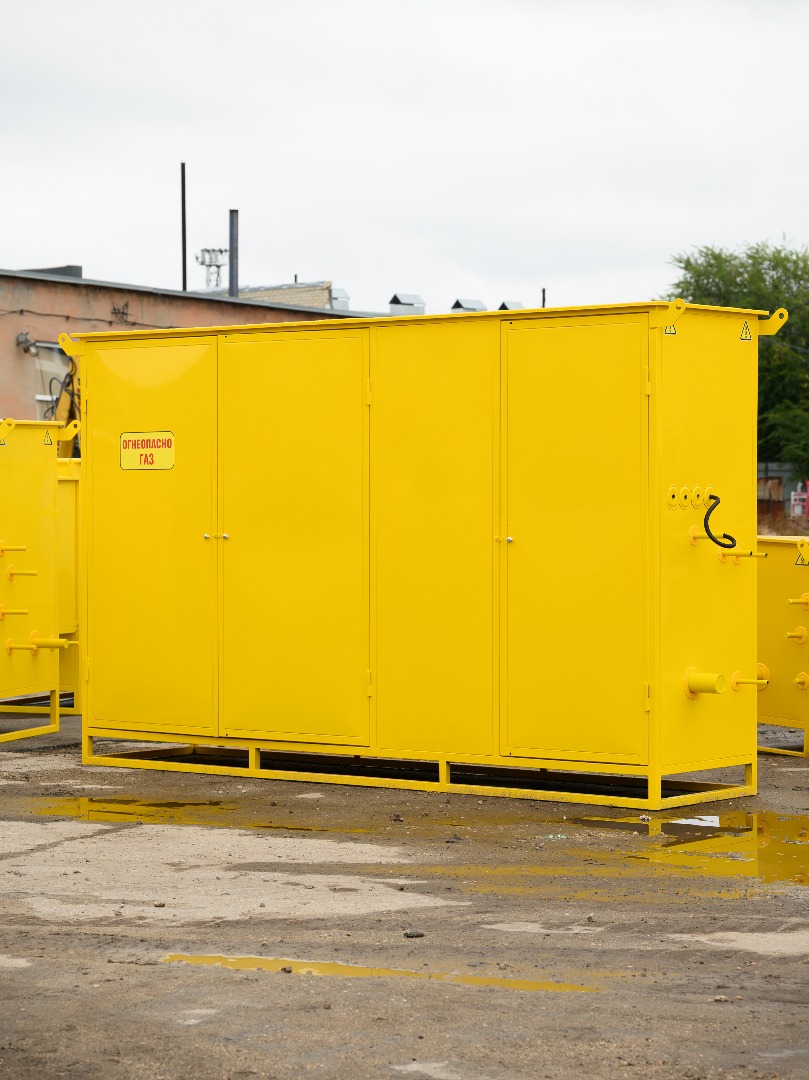

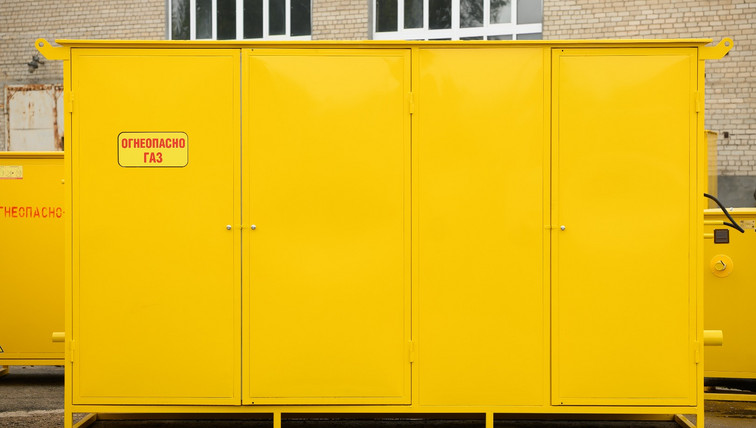

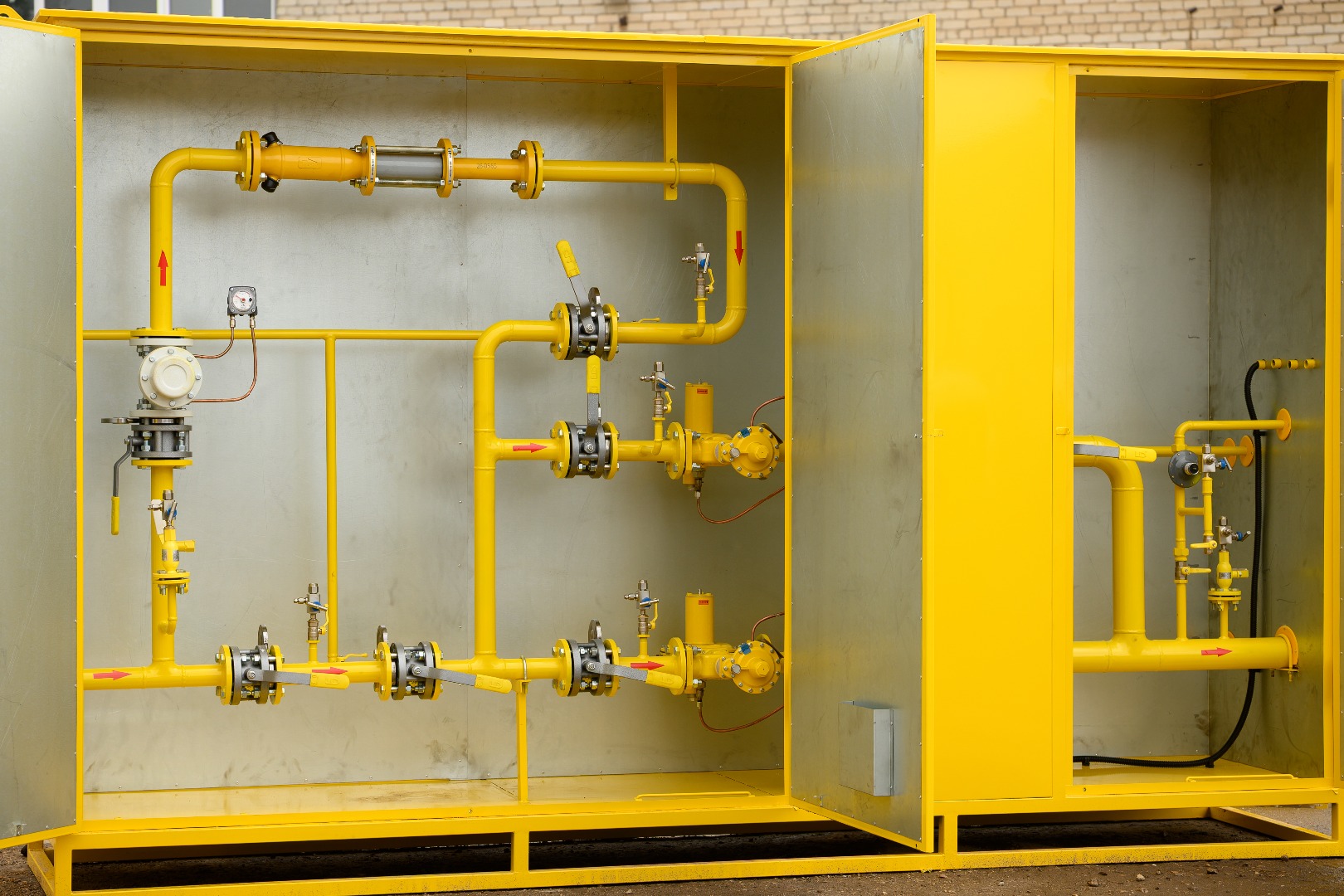

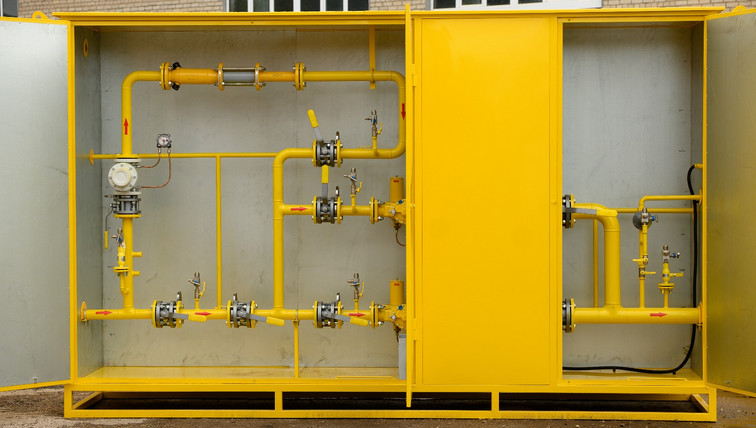

ООО ПО «РОБУСТ ГРУПП» сообщает о выпуске газорегуляторного пункта шкафного типа ГРПШ‑50/400М‑24‑223‑ИРВИС. Изделие предназначено для редуцирования давления газа, поддержания его на заданном уровне, очистки среды от механических примесей, а также для коммерческого учёта и контроля параметров в сетях газоснабжения.

Основные характеристики:

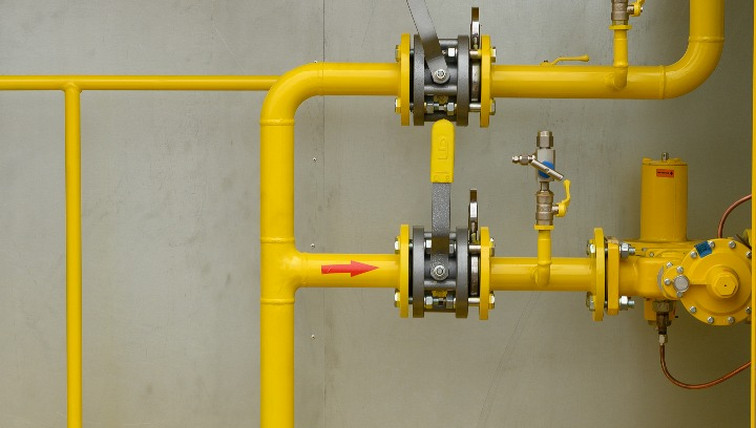

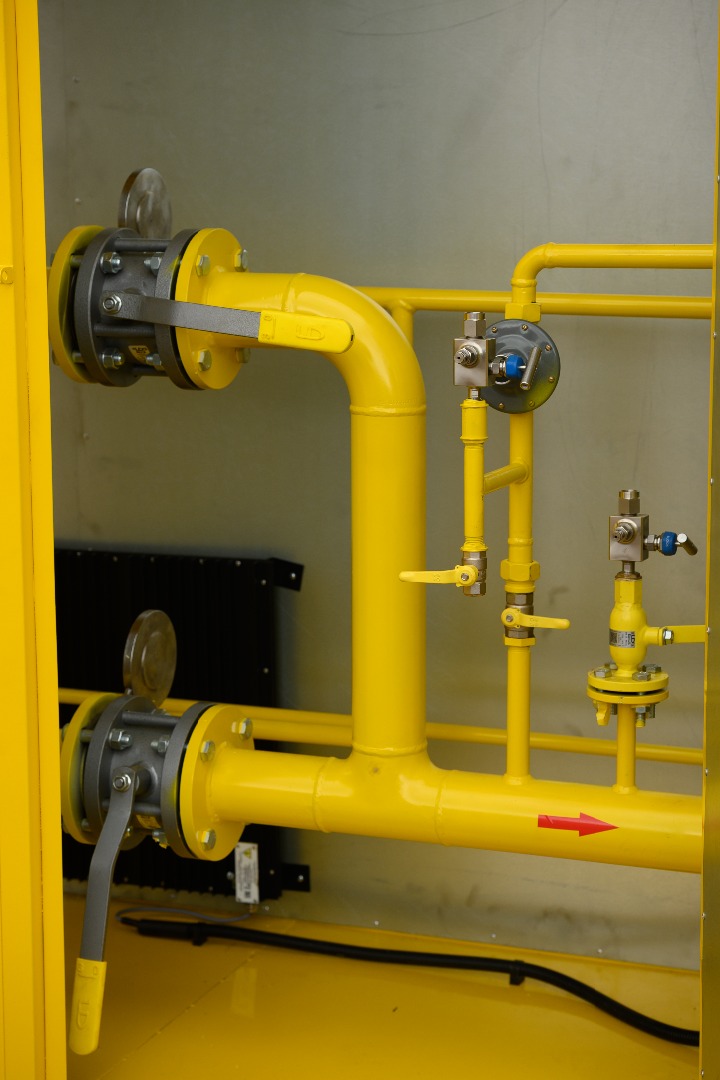

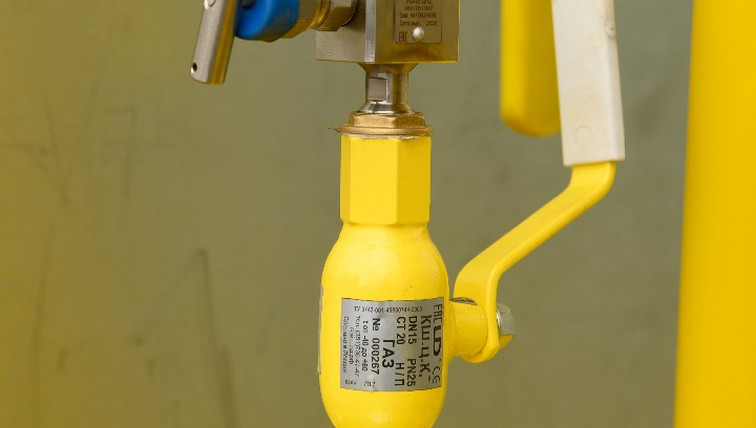

Запорная арматура. В составе — шаровые краны LD разных типоразмеров и типов присоединения: фланцевые DN80 (2 шт.) и DN50 (6 шт.), муфтовые DN20 (5 шт.) и DN15 (5 шт.), а также комбинированные DN15 фланец/муфта (2 шт.). Такая номенклатура обеспечивает перекрытие потока на всех участках линии и гибкость при подключении.

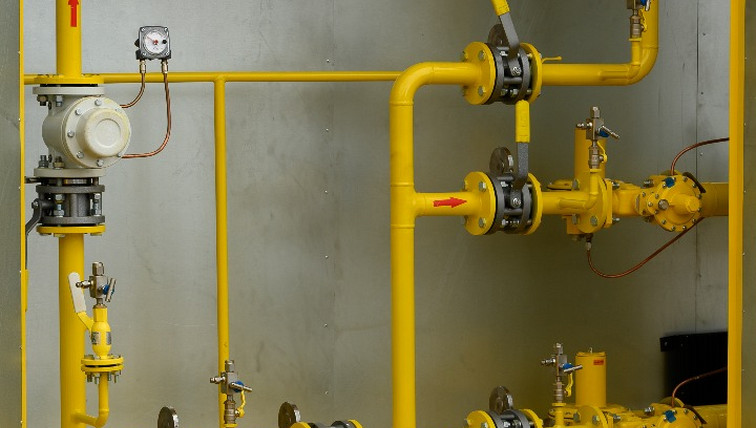

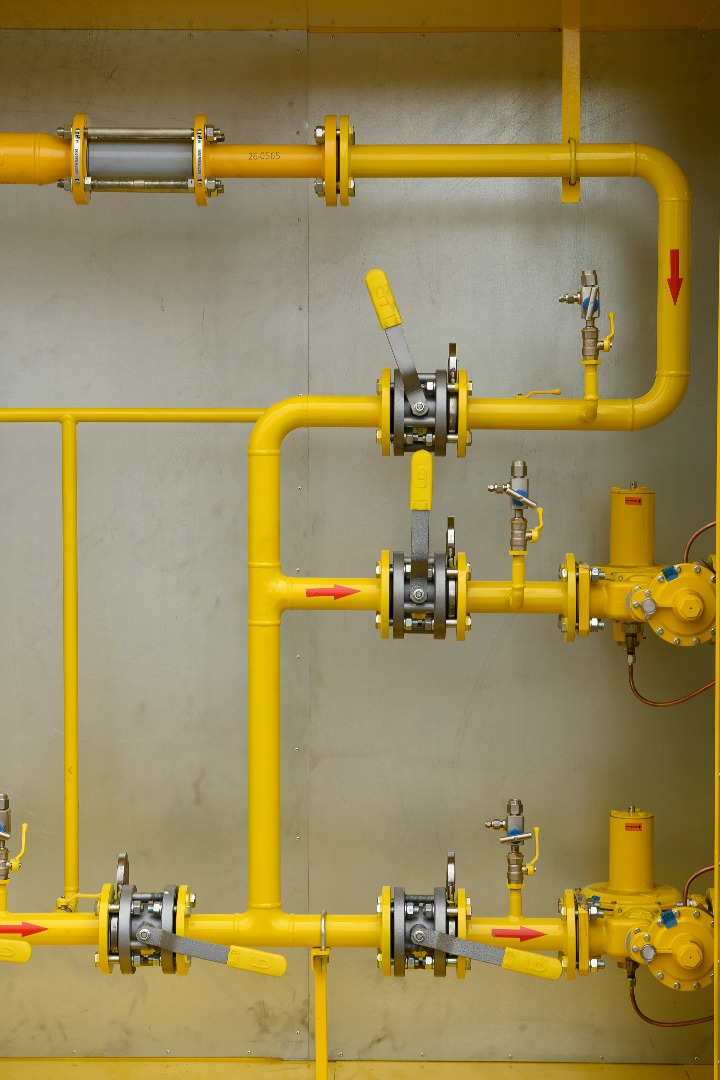

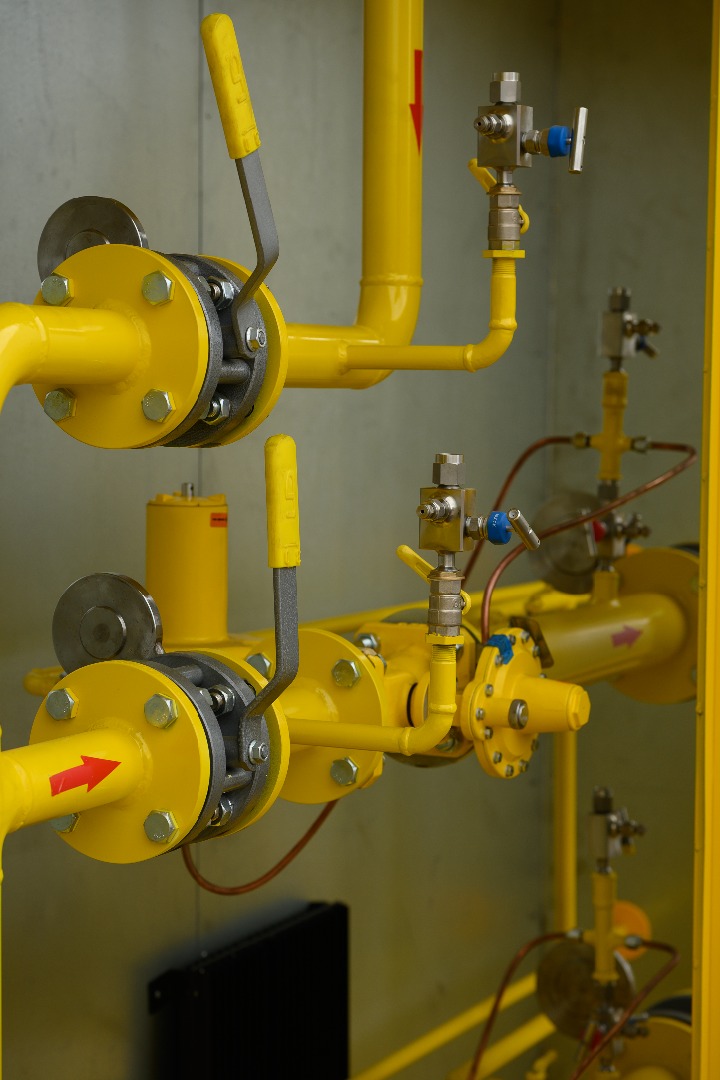

Регулирование давления. Установлены два регулятора РДНК‑50/40 со встроенным предохранительно‑запорным клапаном (ПЭК). Они поддерживают стабильное выходное давление и автоматически перекрывают подачу газа при аварийных отклонениях.

Защита от превышения давления. Для сброса избыточного давления предусмотрен клапан КПС‑20Н (1 шт.) — он предотвращает повреждение оборудования при росте давления выше допустимого уровня.

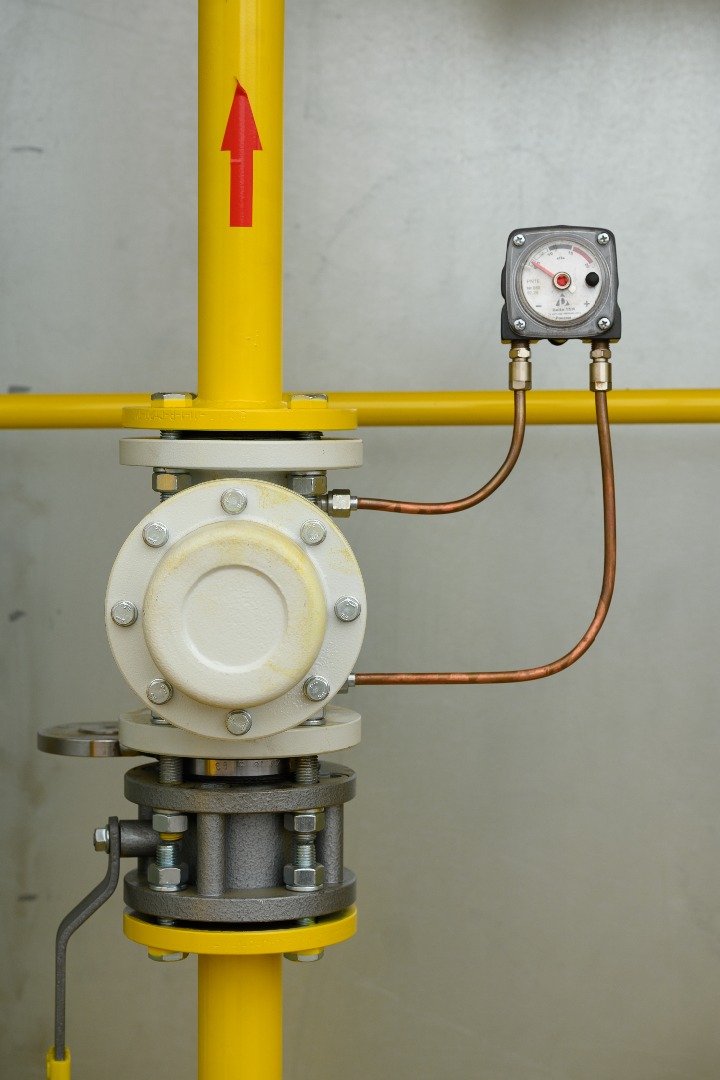

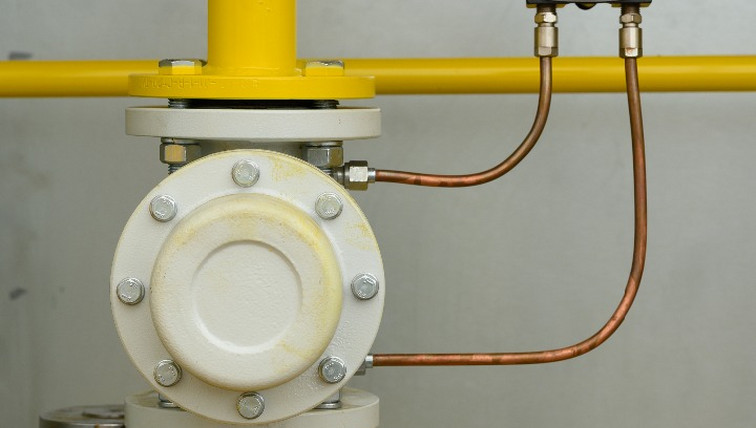

Очистка газа. Фильтр ФГС‑16‑50 с индикатором перепада давления (ИПД) от «РАСКО» удаляет механические примеси. Наличие ИПД позволяет своевременно выявлять загрязнение фильтра и планировать его обслуживание.

Учёт расхода газа. Реализован на базе измерительного комплекса ИРВИС‑Ультра‑Пп16‑50‑100‑ВП‑ГОТ с устройством подготовки потока Тр‑У‑ЭНДО‑УЛЬТРА‑16‑50‑И‑Ф. Такая связка повышает точность измерений и соответствует требованиям коммерческого учёта.

Контроль давления. Давление отслеживается манометрами ДМ8008 («Физтех»): 4 шт. на диапазон 0–1,0 МПа и 3 шт. на 0–10 кПа — все с пломбированием и отметкой «ГАЗ». Дополнительно установлены датчики давления АИР‑20 («ЭЛЕМЕР»): по одному на диапазоны 0–1,0 МПа и 0–10 кПа.

Контроль температуры. Для измерения температуры применены биметаллический термометр ТБф‑221 («Физтех») и датчик температуры ТПУ‑205 («ЭЛЕМЕР») — оба с защитной гильзой. Это даёт возможность как визуального контроля, так и передачи данных в автоматизированные системы.

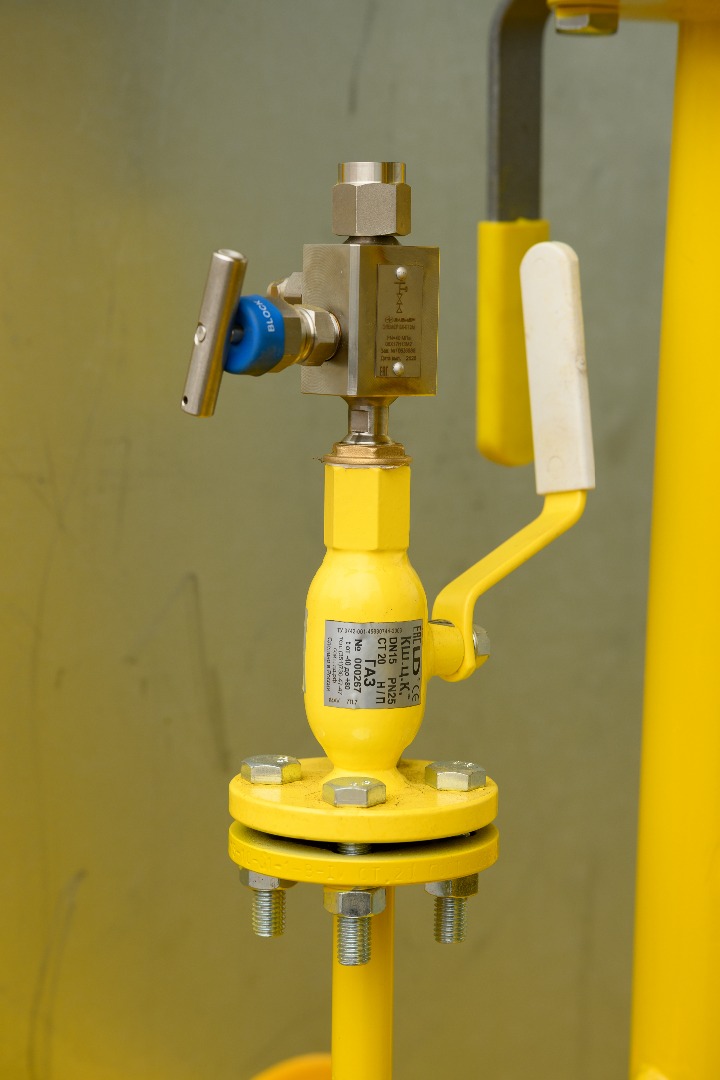

Распределение потоков. Управление потоками газа осуществляется клапанными блоками «ЭЛЕМЕР»: 2 шт. БК‑Е‑2 и 9 шт. БК‑Е‑1. Они обеспечивают точное распределение и возможность переключения режимов.

Обслуживание и изоляция участков. Для удобства ревизии и ремонта предусмотрены поворотные заглушки: DN80 (2 шт.) и DN50 (6 шт.). Они позволяют быстро изолировать отдельные участки без демонтажа трубопроводов.

Электрооборудование и обогрев. Установлена взрывозащищённая клеммная коробка КР‑В‑100d‑4 и электрический взрывозащищённый обогреватель мощностью 1 кВт — он поддерживает оптимальный температурный режим внутри шкафа и предотвращает образование конденсата.
